Mit dem Empfängermodul und der Funkfernbedienung können Sie die Luftstandheizungen Autoterm Air 2D, Autoterm Air 4D sowie die Wasserstandheizungen Autoterm Flow 5D/B und Flow 14 per Funkfernbedienung steuern.
Vorausschauend denken und bereits vor Fahrtbeginn die Standheizung starten!

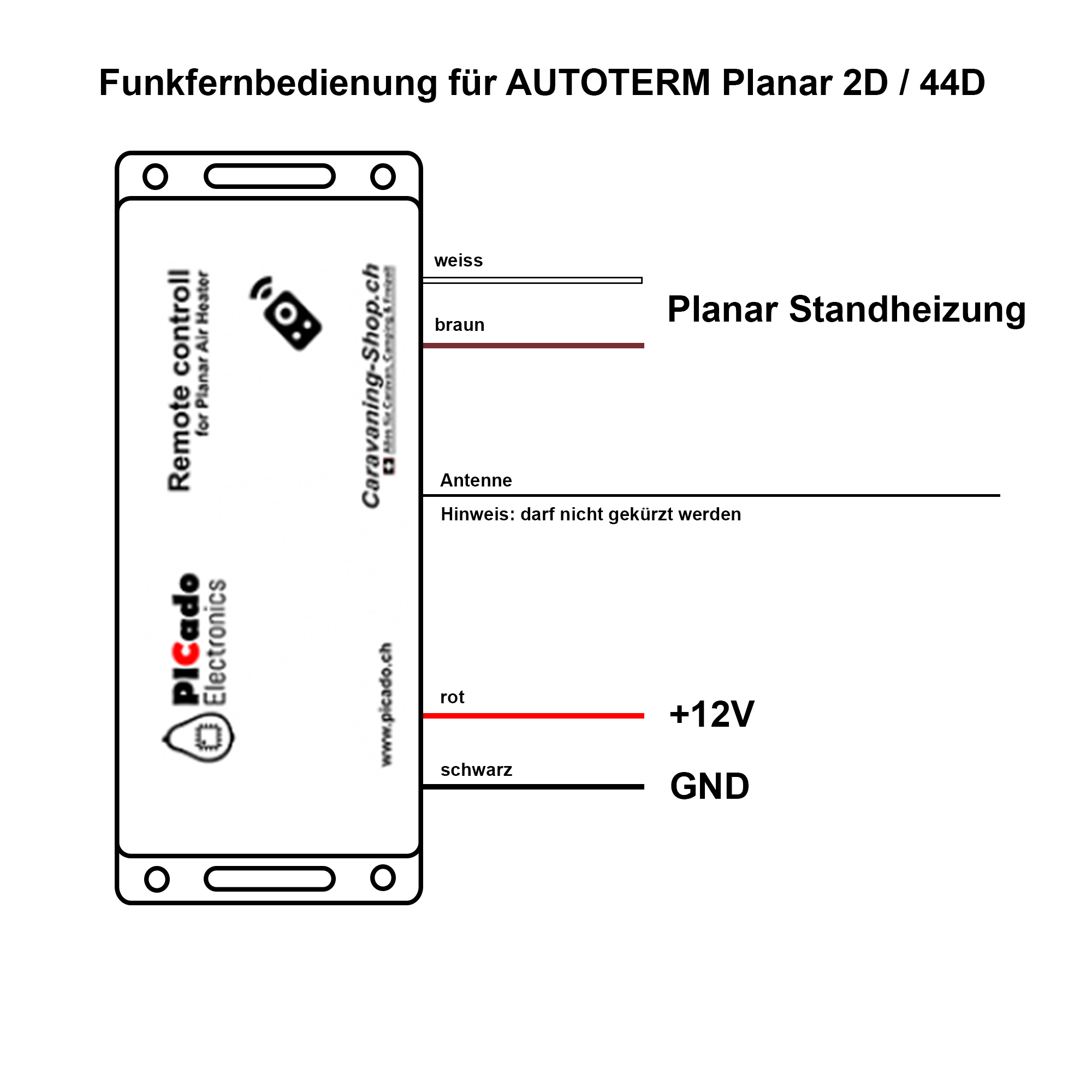

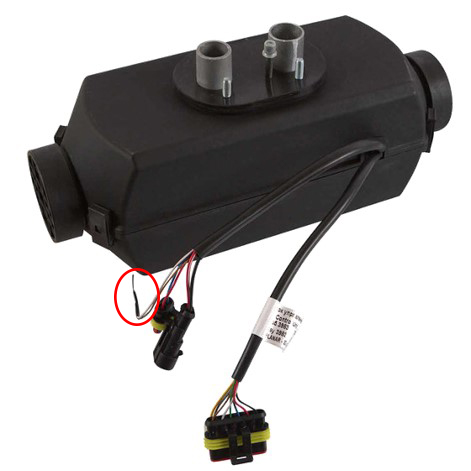

Das braune und weisse Kabel des Funkempfängers schliessen Sie an die beiden vorbereiteten Kabel an der Autoterm Standheizung. Entfernen Sie dazu den Schrumpfschlauch an den Vorbereiteten Kabel (siehe Markierung im Bild)
- braun zu braun
- weiss zu weiss

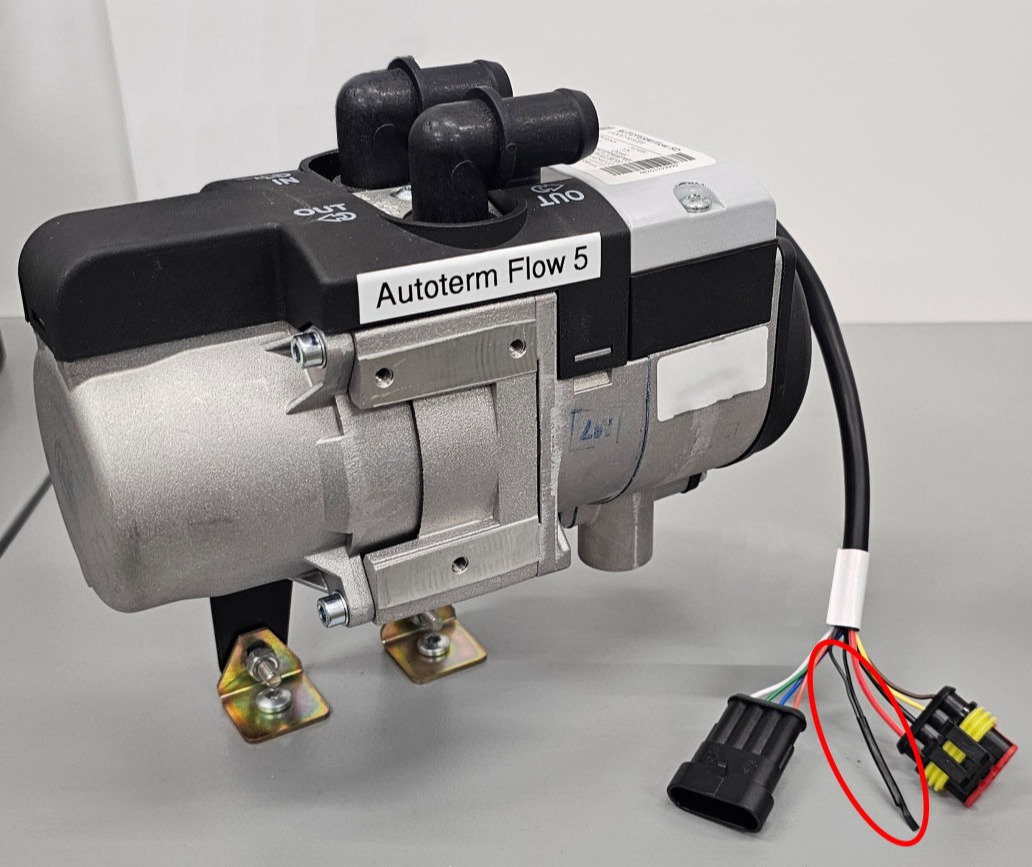

Das braune und weisse Kabel des Funkempfängers schliessen Sie an die beiden vorbereiteten Kabel an der Autoterm Flow Standheizung. Entfernen Sie dazu den Schrumpfschlauch an den Vorbereiteten Kabel (siehe Markierung im Bild)
- braun zu schwarz
- weiss zu grau
Schliessen Sie die Spannungsversorgung (12V) an den dafür vorgesehenen Leitungen an.
- Rot = (+)Plus / 12V
- Schwarz = (-)Minus / Masse
Bitte beachten: Um die Funktion der Fernbedienung sicherzustellen, wird eine
Funkverbindung benötigt -
schwere Metalltüren, Wände etc. beeinflussen das
Signal negativ.
